集成显示终端

第一章产品简介

1.1 产品概述

集成显示终端是一款车载交直流电参数采集和环境温湿度检测的产品。

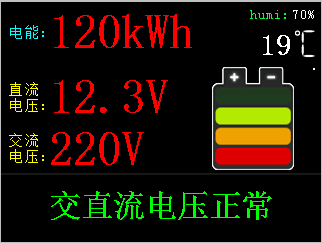

ACC OFF 时显示界面:

ACC OFF 时显示界面

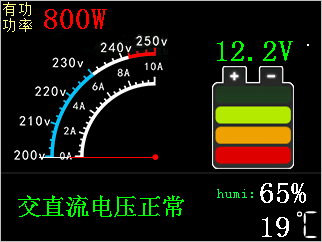

ACC ON 时显示界面:

ACC ON时显示界面

说明：终端可以通过接车辆ACC点火线来实现模拟和数字信息显示界面的切换。

1.2 产品蓄电池直流参数测量：

产品安装在12V车型上，具备电池电量测量功能，显示精度0.1V。根据测量的蓄电池电压和国际蓄电池电量电压经验值对比表，以图形化的形式，直观的显示在屏幕上。电池电压测量范围：9V--18V，产品在出厂前，可通过内部跳线帽短接，对电压值进行校准（需在ADC监测管脚，提供标准的12V基准电压）。当电平电量过低（低于10.6V）或者过高（>18V）时，屏幕上实时显示“蓄电池故障”，并蜂鸣器鸣叫提醒用户。

信息显示界面，简单明了的以图形化形式显示当前电池容量状态。

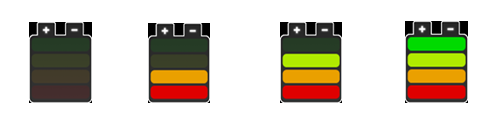

电池电量显示

国际蓄电池电量电压经验值对比表：

<10.8V	10.8V -- 11.22V	11.22V--11.64V	11.64V--12.2V	>12.2V
蓄电池告警	一格	两格	三格	四格

产品设计了详单界面和简化界面两种显示模式，在实际使用中，可以将ACC检测线不接或者将ACC检测线连接到汽车ACC点火开关，系统将自动根据ACC的状态不同，切换到详单界面和简化界面。在显示过程中，系统可自动判别是否具备温湿度模块从而决定是否在界面上显示当前的温湿度值。

1.3 产品交流参数测量：

针对车载UPS车型，将交流线路连接到本产品，可实时显示220V交流的电压、电流、有功功率、功率因素、电能、电压频率等信息。交流测量单元内置独立隔离电源，确保交流和系统的隔离，使用安全可靠；交流电流测量采用电流互感器（0-6A）隔离方式，安全可靠动态范围宽；信息显示不仅有数字化的显示，同时具备模拟指针表方式显示，简单直观，使用者在车辆晃动的条件下，也可以做到对用电状况一目了然。

交流参数测量范围：

电压：180V---250V

电流：0-6A（注：超过测量范围，需选用外接互感器方式测量，电流范围可达0-50A）

通用型版本：当USP电压过高（>245V）时，屏幕上实时显示“交流电压过高”，当负载电流过高（>10A）时，屏幕上实时显示“负载功率过高”，并蜂鸣器鸣叫提醒用户。

1.4 可选配件：

产品模块化设计，系统软硬件根据配置自动调整。

可配置温湿度模块。

温度

分辨率:1ºC
精度:±1ºC
量程:-20~60ºC
采样时间：每10秒1次

湿度

分辨率:5%
精度:±5%
量程:0~99%
采样时间：每10秒1次

RTC实时时钟（V1.0版本暂不支持）

RTC实时时钟采用DS3231高精度时钟芯片，锂电池用于时钟掉电保持。用户可通过RS485接口对产品进行时钟的设置和读取；根据跳线配置，显示屏上可显示当前时钟。

### 1.5 产品特点

 1.车辆交直流电压电流数据采集、一体化设计

ARM处理器核心系统

CPU ：STM32F030系列处理器 48M主频

系统存储器：64K Flash 8K SRAM

存储器：8K EEPROM

通信支持

485通信模式支持

数据接口

RS485总线主、从机数据支持

车辆蓄电池电压采集，蓄电池健康状态显示
车辆交流电压、电流、有功功率、电能、功率因素、频率采集并动态显示
蓄电池和交流电压超过预定值通过文字和声音提示
ACC点火状态检测
2.2寸TFT真彩显示屏，显示分辨率320×240
车内环境温湿度采集、显示（可选）
7-36V电压宽范围输入（具备反接保护）
-20°C ~+65°C温度下工作

### 1.6 产品参数

硬件配置

接口如下：

常规版本：

12V	地	ACC	ADC监测	220V输入L	220V输入N	220V输出L	220V输出N	485 A	485 B

注：终端硬件版本为测量交流大功率终端版本时接线如下：

12V	地	ACC	ADC监测	220V输入L	220V输入N	电流互感器+	电流互感器-	485 A	485 B

注：测量交流大功率终端版本时

供电电源：7V～36V DC

功耗：实时在线平均电流80mA /12V。

工作环境：温度：-20～+65℃；

湿度：95%。

外形尺寸：107x60x85mm。

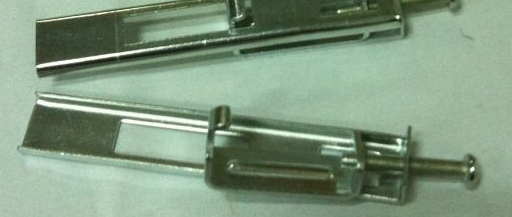

安装方式：面板开孔、配合安装支架和固定螺丝安装在面板上。

开口尺寸：95x45mm

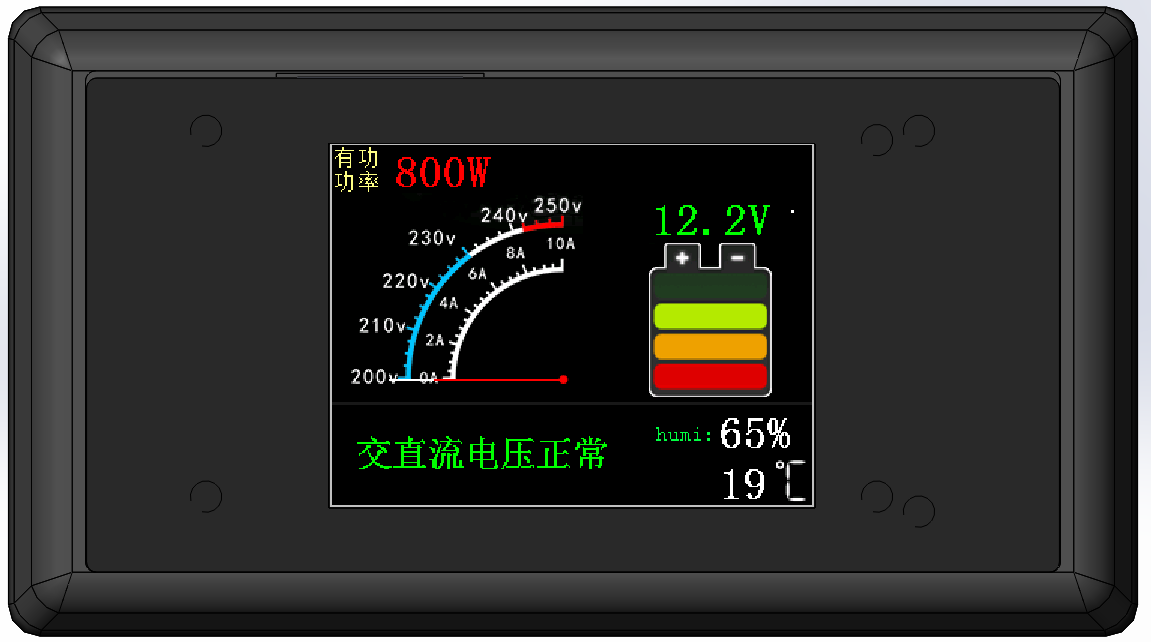

外观图：

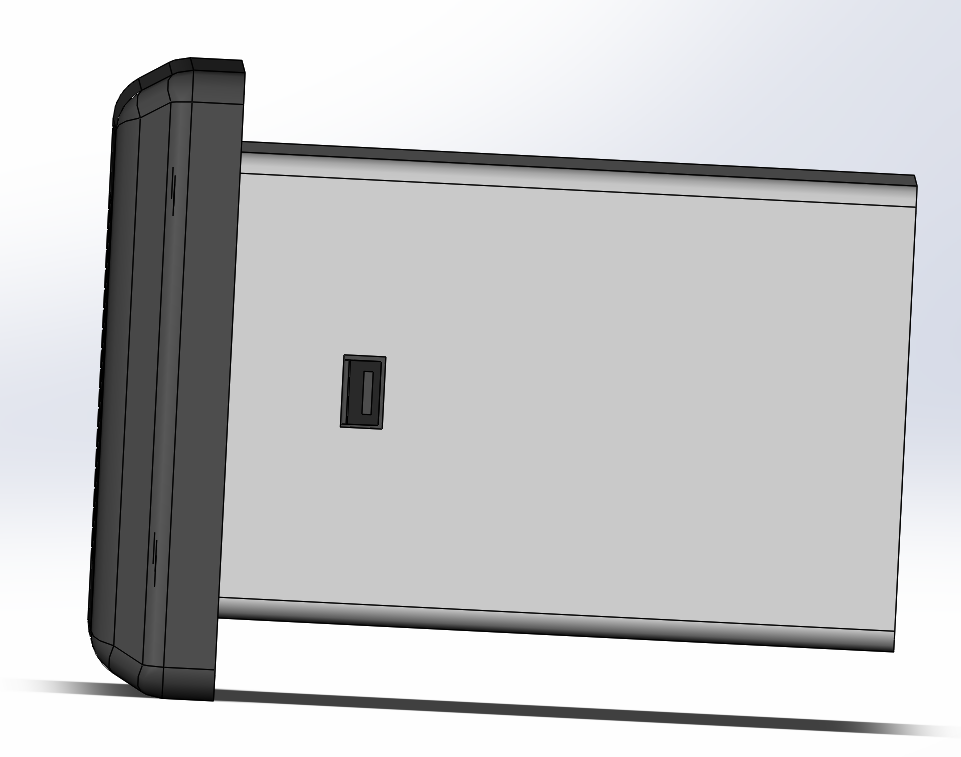

侧边图：

1.7 其他

设备支持modbus协议。需要协议对接请联系微信。
